液压力矩扳手

液压扭矩扳手 铝钛合金液压扳手 中空扳手 驱动扳手

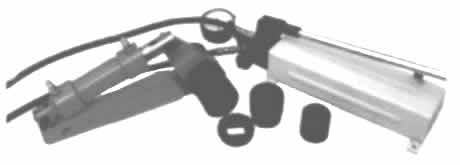

液压力矩扳手(海力N-D/NJS/WJB M20-100)标准方轴可选配套筒,体积大,扭矩大的特点,用于空间大的场合,价格低
可选配 双向手动泵电动泵
铝钛合金液压扳手(海力D-L M20-100)铝钛合金驱动液压扳手,航天材质,重量轻,体积小。 中空液压扳手(海力K-V/YZK/YK M20-100)螺栓出头长,空间小场合,使用需选配手动或电动泵 驱动式液压扳手(海力D-V/YZD/YD M20-100)螺栓出头短,空间小,需选配手动或电动泵
液压力矩扳手,采用合金钢材质,扳手具有更好的强度,更结实耐用,力矩大,配合不同规格套筒,适用范围广,单次行程液压扳手转角大,因为力矩大,常用于拆卸螺母,配合我公司全自动扳手专用泵,具有更快速度。
1、应使用液压螺母破切器破除生锈及被腐蚀的螺母。
2、如扳手不好用并空间较小可选用液压螺栓拉伸器对螺栓进行径向拉伸。
3、YDVL铝钛合金液压扳手重量轻,力矩大,适用螺母对边M16-100

扳手泵站
全自动液压扳手专用泵站 风冷专用泵 电磁阀换向泵 电磁阀换向泵 手动换向电动泵站 双向手动泵
产品名称 智能液压扳手泵 电磁风冷电动泵 电磁换向电动泵 电磁换向电动泵 手动换向电动泵 手动换向手动泵
螺母旋转方式 泵站自动换向
连续旋转
手动电磁换向
间歇旋转
手动电磁换向
间歇旋转
手动电磁换向
间歇旋转
泵站手动换向
间歇旋转
泵站手动换向
间歇旋转
关于换向 换向:液压扳手全是由双向油缸驱动,油缸伸出一次螺母转36度,泵站换向, 油缸回缩,螺母不动,泵站再换向,
油缸伸出,螺母再转36度,螺母转动是要泵站不断换向进行,自动换向对扳手的旋转速度是相当重要的.
泵站换向 自动换向 手动电磁换向 手动电磁换向 手动电磁换向 手动换向 手动换向
自动回油
自动关机 到设定扭矩自停 无操作自关机 无操作自关机
压力显示 数显 指针压力表 指针压力表 指针压力表 指针压力表 指针压力表
扭矩显示 数显
压力设定 数字设定 溢流阀调节 溢流阀调节 溢流阀调节 溢流阀调节 溢流阀调节
扭矩设定 数字设定 压力表压力换算 压力表压力换算 压力表压力换算 压力表压力换算 压力表压力换算
远距离操作 远距离单人操作 远距离多人操作 远距离多人操作 远距离多人操作 近距离多人操作 近距离多人操作
要求装配的螺母多并且要求精确控制扭矩,选配我公司全自动扳手专用油泵。
■ 数字化设定并显示压力和扭矩,精度达到0.1%
■ 实时显示压力或扭矩,并实时保存设定的扭矩或压力
■ 配置有操作手柄可远距离一个人可完成作业,能全自动或手动操作
■ 到设定压力或扭矩自动关机
■ 一键化操作,连续拆锁,速度是同类产品的2-3倍,效率高
一、产品型号及适用螺栓、螺母范围
产品型号 油缸压力MPa 油缸直径mm 最大扭矩N.m 液压缸行程套筒转角 套筒 旧型号 旧型号
海力N-D1 63 40 9954 36 ° M20-M30 NJS-I WJB25
海力N-D2 63 45 12600 36 ° M30-M48 NJS-II WJB50
海力N-D3 63 45 14868 34 ° M48-M56 NJS-III WJB75,WJB150
海力N-D4 63 65 41391 34 ° M64-M80 NJS-IV WJB200
海力N-D5 63 65 41391 30 ° M90-M100 NJS-V WJB400,WJB600
注:可按要求选配套筒,各等级螺栓最大扭矩推荐值可参照http://www.hynew.cn/yk.html

二、产品简介
随着我国机械制造业的技术水平的不断提高,为确保产品质量,许多设备和设施已经并将日益广泛的采用高强度螺栓,并对螺栓的紧固的预紧力矩提出严格的要求,尤其是承受重载荷及强烈冲击振动的重型机械设备就更为重要,为了提高螺纹联接质量及可靠性,精确地控制高强度螺栓联接的预紧力矩,本厂科技人员综合应用国内外先进技术,研制成功液压力矩扳手,可帮助您解决这一难题。
液压扭矩扳手(大功率扳手,液压扭力扳手,大功率液压扭矩扳手)是帮助您装、拆螺栓、螺母,同时能比较准确的控制拧紧扭矩的理想工具,它广泛适用于冶金、电力、化工、机械、通信等行业的机械设备和设施,重要螺栓联接的安装及拆卸维修,能方便快捷地完成您的装拆螺栓任务,同时可有效地保证您所需的扭矩值。
三、结构及工作原理
液压扭矩扳手(液压扭力扳手)(见图1)由手动高压泵和带棘轮式液压扭矩扳手两部分组成。操纵手动高压泵的手柄,液压缸产生推力,经过曲柄系统形成力矩,带动螺母转动一个角度,使扭矩传递到带棘轮装置的内六角套筒上从而传递给螺栓联接,按要求预紧螺栓。
手动高压泵由操纵手柄,高压泵、换向阀、油箱、压力表和带快速接头的输油管等组成。带棘轮式液压扳手由高压油口、液压油缸、曲柄、反力杆、棘轮装置、套筒等组成、前者系动力源部件,后者为扭矩执行机构。

图一
四、主要特点
液压扭矩扳手(液压扭力扳手)具有以下特点:
(1) 通过液压系统压力表能够精确、可靠的控制预紧力矩。
(2) 提高螺纹联接钢度,降低螺栓疲劳断裂的危险性。
(3) 保证了广泛采用高强度螺栓联接的可靠性,以利减轻重量和节约空间。
(4) 使用范围广、适应强,可用于螺栓及内角螺钉的预紧。
(5) 操作简单,使用方便,经济安全。
五、操作方法
1、根据预紧螺母的尺寸选配内六角套筒。
2、按照螺母需要拧紧或松开的要求,组合棘轮(拧紧螺母时用右向棘轮,松开螺母时用左向棘轮)。
3、把带快速接头的高压、低压胶管插入扳手和换向阀的连接处(高压1/4”,低压为3/8”),并要求插入到位后,将快速接头的外套转动一个角度,以锁紧。
4、反力杆应依靠在相应的内六角支承套或其它能承受反力的地方。
5、扳手连杆转角的大小应控制在反力杆标定的角度范围内。
6、打压时,应将放气阀向左旋转一周,打开放气阀,待空气放尽后将其关闭。
7、手动泵打压时,按液压缸活塞杆的伸和缩转动换向阀手柄,当手柄在左侧位置时,活塞杆则伸,反之为缩,而在中间位置时压力为零。
8、打压时,通过观察压力表读数值(MPa),即可得出扭矩值。在事前应根据表2所给出的公式计算出所需扭矩值(N.m)时的压力值(MPa)。
9、预紧结束后,把换向阀手柄放中间位置,使其压力回零。
10、卸下带快速接头的高、低压胶管时,应首先将快速接头的外套旋转一个角度,使其缺口对准限位销向前推,这样即可拔出接头。
六、注意事项
1、连接胶管应处于自由状态,不得盘成直径小于500mm圆圈。
2、在液压扳手各连接销轴及活动部位应涂润滑脂,减少由于磨擦而造成扭矩损失。
3、工作时液压系统不得用手接确。
4、卸下快速接头后,其接头外露部分必须用塑料盖罩住。
5、工作油采用普通液压油,其牌号为YB-N32#液压油。系统内工作油每年必须更换并清洗过滤器。
七、应用
1、根据螺纹联接尺寸范围选取您所需用的扳手型号,不得用小型号手扳手紧固大规格的螺栓。
2、油缸压力不得超过最大油压63MPa,以免损坏液压系统。
3、按照表2及各不同型号的扳手,相应公式计算您所需要的压力(MPa)或扭矩(N.m)。
示例1:使用海力N-DI型扳手,紧固M30螺栓,预紧扭矩为1004N.m查表2根据公式P=M1/158=1004/158≈6.4MPa。压力表指针指至6.4MPa时,其扭矩即为1004N.m。
示例2:使用海力N-DII型扳手,紧固M42螺栓,预紧扭矩为2806N.m查表2根据公式P=M2/200=2806/200≈14MPa。压力表指针指至14MPa时,其扭矩即为2806N.m。
示例3:使用海力N-DIII型扳手,紧固M64螺栓,预紧扭矩为10147N.m查表2根据公式P=M3/236=10147/236≈43MPa。压力表指针指至43MPa时,其扭矩即为10147N.m。
示例4:使用海力N-DIV型扳手,紧固M80螺栓,预紧扭矩为19626N.m查表2根据公式P=M4/657=19626/657≈29.9MPa。压力表指针指至29.9MPa时,其扭矩即为19626N.m。
示例5:使用海力N-DV型扳手,紧固M100螺栓,预紧扭矩为39960N.m查表2根据公式P=M4/657=39960/657≈60.8MPa。压力表指针指至60.8MPa时,其扭矩即为39960N.m。
反之,如已知压力(MPa)根据表2所给的相应公式亦可求出相应的扭矩(N.m)
表2 液压扭矩扳手油缸与对应扭矩以及压力、扭矩计算公式
压力表读数MPa 扭矩N.m
海力N-DI 型已知压力求扭矩时用 M1=158P 已知扭矩求压力时用 P=M1/158 海力N-DII 型已知压力求扭矩时用 M2=200P 已知扭矩求压力时用 P=M2/200 海力N-DIII 型已知压力求扭矩时用 M3=236P 已知扭矩求压力时用 P=M3/236 海力N-DIV ( V )型已知压力求扭矩时用 M4=657P 已知扭矩求压力时用 P=M4/657
1 158 200 236 657
2 316 400 472 1314
3 474 600 708 1971
4 632 800 944 2628
5 790 1000 1180 3285
6 948 1200 1416 3942
7 1106 1400 1652 4599
8 1264 1600 1888 5256
9 1422 1800 2124 5913
10 1580 2000 2360 6570
20 3160 4000 4720 13140
30 4740 6000 7080 19710
40 6320 8000 9440 26280
50 7900 10000 11800 32850
60 9480 12000 14160 39420
63max 9954max 12600 max 14868 max 41391max
