齿轮加热器

齿轮加热器齿轮快速加热器 一、用途
海力C-K/YZCK系列齿轮加热器(齿轮快速加热器)上方加热轭铁升降采用杠杆原理,在配重块的作用下,轻松安放齿轮等加热工件,轭铁无需穿过加热工件就可以对工件进行加热,适用于加热内孔较小,外径较大的工件如齿轮等,具有更快的加热效率,是生产线不可或缺的加热工具,先进微电脑芯片处理加热工件全过程,是ZJ20K系列齿轮快速加热器的升级产品,增加了温控功能,具有温控及时控和手动控制的功能,有数字显示、声音提示、错误显示、自动记忆并显示上次加热时间、能够自动退磁。主要用于对轴承、齿轮、连轴节、铁路机车的轮心、轮箍等多种类型的金属件进行加热,使之膨胀,以满足过盈装配或拆卸的需要。拆卸内圈等环状工件选用海力S-C/YZSC感应拆卸器,环境恶劣生产流水线选用海力T-H/YZTH移动式轴承加热器,加热小型工件选用海力H-Z平板加热器
二、主要技术参数
型号说明:旧型号YZCK、ZJ20K其中YZ是我公司注册商标"扬子工具®"首字母缩写,因YZCK、ZJ20K型号产品假货太多,产品型号已换成带有"海力"中文新型号,我公司扬子工具®系列产品只有江苏海力生产、销售,如发现假货请联系:4008-651-888,我们将依法处理,商标注册号: 8676501,8676481,4370864
型号
海力C-K1 海力C-K2 海力C-K3 海力C-K4 海力C-K5 海力C-K6 海力C-K7 海力C-K8 海力C-K9 海力C-K10
功率(KVA) 3.8 5.5 9.5 11.5 22 34 41.5 60 75 80
额定电压(V) 380 380 380 380 380 380 380 380 380 380
额定电流(A) 10 15 25 30 60 90 110 160 210 260
工件 内径(mm) 10-25 10-40 10-70 10-90 30-110 30-110 30-120 30-120 10-400 10-600
外径(mm) 70 80 100 120 300 450 600 800 1000 1200
宽度(mm) 30 35 35 50 50-150 70-180 80-190 90-200 300 380
自动退磁 自动 自动 自动 自动 自动 自动 自动 自动 自动 自动
磁性探头
温度控制
时间控制
温度数显
时间数显
声音提示
最高温度℃ 300 300 300 300 300 300 300 300 300 300
重量(KG) 45 58 90 145 205 370 450 500 700 900
退磁效应 残磁≤1.0mT
旧型号
YZCK-1
ZJ20K-1
ZJ20K-2 ZJ20K-3 ZJ20K-4 ZJ20K-5 ZJ20K-6 ZJ20K-7 ZJ20K-8 ZJ20K-9 ZJ20K-10
三、结构与工作原理
海力C-K/YZCK系列加热器由干式自冷工频感应加热装置(以下简称主机)与控制设备组成。
1、短路加热 主机为一特殊结构的变压器,可移动的轭铁用以直接穿套轴承或其它被加热工件。工作时,接通主机电源,工件(相当于副边绕组)中感应产生短路电流而被加热。
2、涡流加热 被加热工件与主机的铁芯组成一闭合的磁回路,工作时,工件中通过主机的磁力线产生涡流而被快速加热。
四、安装调试
1、控制箱及主机分别安装到合适的地方。主机左右方向应水平,前后垂直方向允许向后倾斜不大于3度。
2、安装完成后,在使用前必须按电气原理图复核,接线是否有误。
3、正确无误后,合上开关,接通电源,此时电压表应有指示。
4、被加热工件放置到主机铁蕊中间活动轭铁的下面,轻轻向下移动,使之与工件吻合(若工件厚度尺寸不变,可调节主机后杠杆桥下面的定位螺钉,使轭铁与工件保持2mm的间距,以方便连续操作)。至此,调试结束,可投入使用。
五、操作程序

1、第一回加热,先设定温度,将控温传感器放到内圈上,按起动按钮,工件被加热,到温度后加热器自动关机,并记录加热到设定温度所需的时间。
2、随即取出工件,以便套装。
3、连续加热同一规格的工件,将功能选择开关拨到时控位置,设定加热时间,当工件被加热到所设时间即自动关断电源。
4、工作完成后,将电源开关拨到停止位置,切断电源。
六、注意事项
外壳接地必须良好!
海力C-K齿轮加热器没放置工件前,严禁按起动按钮。
本系列产品的控制电源为AC380V,插座与插头的接线应对应一致。

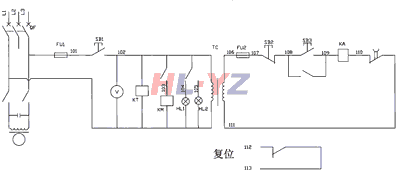

轴承加热温升勿超过120℃,以防退火;其它工件最高加热温升不大于300℃。 齿轮加热器原理图
