铝钛合金中空液压扳手

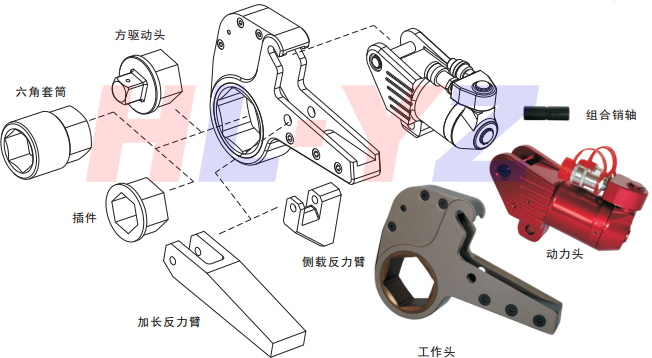

海力K-L铝钛合金中空液压扳手(S19-155)用于螺栓出头长,空间小的场合,配不同规格的中空扳手头和加配衬套。 | 变径套,衬套 | 驱动式液压扳手(海力D-V M20-100)驱动方轴,配不同规格套筒,空间小 | 铝钛合金液压扳手(海力D-L M20-100)铝钛合金驱动液压扳手,航天材质,重量轻,体积小。 |
松懈螺栓的扭矩至少应是拧紧螺栓的扭矩2倍。注:预紧力矩可根据液压系统的压力表的压力值,通过使用说明书的相应公式结合扳手相应的参数进行换算。
1、应使用液压螺母破切器破除生锈及被腐蚀的螺母。
2、YDVL铝钛合金液压扳手重量轻,力矩大,适用螺母对边M16-100
技术参数:
■ 数字化设定并显示压力和扭矩,精度达到0.1%
■ 实时显示压力或扭矩,并实时保存设定的扭矩或压力
■ 配置有操作手柄可远距离一个人可完成作业,能全自动或手动操作
■ 到设定压力或扭矩自动关机
■ 一键化操作,连续拆锁,速度是同类产品的2-3倍,效率高
型号 | 螺母范围 对边mm |
扭矩范围 (Nm) |
尺寸(mm) | 动力头重 量 (Kg) |
工作头重 量 (Kg) |
|||||

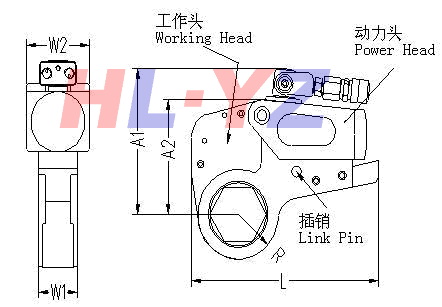

L | A1 | A2 | W1 | W2 | R | |||||
海力K-L1 | S19-60 | 230-2306 | 128.5 | 119 | 102.5 | 32 | 50 | 39 | 0.9 | 1.5 |
海力K-L2 | S24-65 | 535-5345 | 251 | 177 | 137 | 42 | 66 | 53.5 | 1.7 | 3.4 |
海力K-L3 | S50-80 | 1029-10287 | 309 | 210 | 170 | 53 | 83 | 65 | 3 | 6.3 |
海力K-L4 | S65-115 | 1835-18357 | 380 | 244 | 204 | 64 | 99 | 83 | 4.6 | 11.4 |
海力K-L5 | S75-135 | 2994-29935 | 444 | 285 | 245 | 70 | 110 | 106 | 6 | 12.8 |
海力K-L6 | S80-145 | 4300-42987 | 479 | 289 | 271 | 84 | 132 | 116 | 12.7 | 32.3 |
海力K-L7 | S120-145 | 5209-52088 | 479 | 302 | 285 | 98 | 148 | 119 | 15.2 | 47.5 |
海力K-L8 | S130-155 | 6057-60566 | 486 | 352 | 311 | 105 | 160 | 120 | 16.3 | 58.7 |
海力K-L9 | S135-180 | 8415-84150 | 514 | 375 | 336 | 117 | 177 | 135 | 23 | 75 |
各等级螺栓最大扭矩推荐值
a、表中扭矩值为螺栓达到屈服极限的70%时所测定。
b、建议锁紧力矩值为:表中数值×(70-80)%
例如:M48,8.8级螺栓,则锁紧力矩为:400 × 80% = 320KG
c、拆松力矩为锁紧力矩的1.5~2.5倍。
例如:上例锁紧力矩为320KGM,则其拆松力矩约为 320×(1.5~2.5)= 480~800KGM
