手、电两用弯管机

手、电动两用弯管机 海力Q-D/YSDW手、电两用弯管机压电动弯管机的油缸上,加装一体的快慢柱塞泵,进行手动,或电动两用的液压弯管机,具有手动弯管机和电动弯管机的优点,没有手动及电动弯管机的两个劣势,开始时用电动弯管机,提高工作效率,结束时关闭电机,使用手动弯管达到精确弯管目的,没有电源的情况下使用手动弯管功能
1、管子壁厚2-5mm选择海力Q-D电、手动弯管机或海力W-G电动液压弯管机
2、管子壁厚0.5-4mm选择DWQJ滚动式弯管机
3、管径较小10-25mm选择海力Q-S25手动弯管机
4、壁厚≤12mm选择海力W-V电动弯管机

一、规格与性能参数
型号 海力Q-D2 海力Q-D3 海力Q-D4 海力Q-D5
项目 单位
最大工作压力 Mpa 44 59 62 62
最大工作载荷 KN 88 196 206 206
最大工作行程 mm 250 320 420 420
弯管能力 外径 mm ∮21.3-60 ∮21.3-88.5 ∮21.3-108 ∮21.3-114
壁厚 Mm 2.75-4.5 2.75-4.75 2.75-5 2.75-5
油箱容量 L 9 9 9 9
整机重量 Kg 82 150 245 245
弯管角度 rad π/2≤a<π π/2≤a<π π/2≤a<π π/2≤a<π
液压油牌号 N15 N15 N15 N15
最大操作力 N <490 <490 <490 <490
外形尺寸 cm 76×38×58 96×45×54 122×44×45 122×44×45
旧型号   YSDW-60 YSDW-90 YSDW-108 YSDW5
外径系列:
低压流体输送焊接管:壁厚要求:∮21.3(2.7 5-4)、∮26.8(2.75-4)、∮33.5(3-4.5)、∮42.3(3-4.5)、∮48(3-4.5)、∮60(3-4.5)、∮75.5(4.5-5)、∮88.5(4.5-5)无缝钢管:∮108(4.5-5)、∮114(4.5-5)(其中114需选配)如用户需要无缝管模具,可向本公司订购

二、用途
海力Q-D系列手、电两用弯管机,动力采用我厂生产并荣获第十八届日内瓦国际发明金奖的超高压电液压泵。该机具有体积小、重量轻、能量大、结构简单、操作方便、使用时间长的优点。是建筑、化工、水暖、石油、煤炭等行业理想的弯管工具。

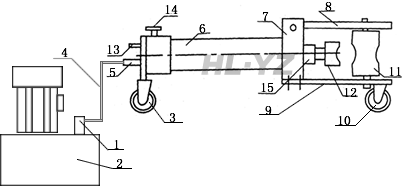

三、结构示意图

1-放油螺钉 2-电动油泵 3-前轮 4-高压油管 5-快速接头
6-油缸 7-油缸座 8-上模板 9-下模板 10-后轮
11-支承轮 12-弯管模 13-排气回油孔 14-排气回油开关 15-活塞杆

手动部份结构款意图请参照海力Q-S手动液压弯管器

四、使用方法:
1、参照电动油泵说明书。
2、将高压油管(4)端部的快速接头活动部份向后拉开套在工作油缸(5)的接头上。
3、(件12)弯管模、(件11)支承轮和被弯管子接触部位涂润滑油脂。
4、翻开(件8)上模板,根据弯管子大小选择相应的弯管模,将弯管模装在作用杆项部,如结构示意图,然后将两支承轮(件11)插入下模扳(9)两相应孔内,放上被弯管子,转动两支承轮,使相应的尺寸槽向着弯管模。
5、将电动油泵放油螺钉(1)旋紧,即可弯管。弯管完毕,放松放油螺钉,作用杆自动缩回。
五、注意事项
1、使用前首先检查油箱内的油是否加满,如不足应加满
2、使用时严格遵守说明书中的规定,切忌超压超负荷。
3、在有载荷时切忌将快速接头卸下。
4、本机具是用油为介质,必须做好油及本机具的清洁保养工作,以免淤塞或漏油,影响使用效果。
5、不宜在酸碱、腐蚀物质的工作场所使用。
